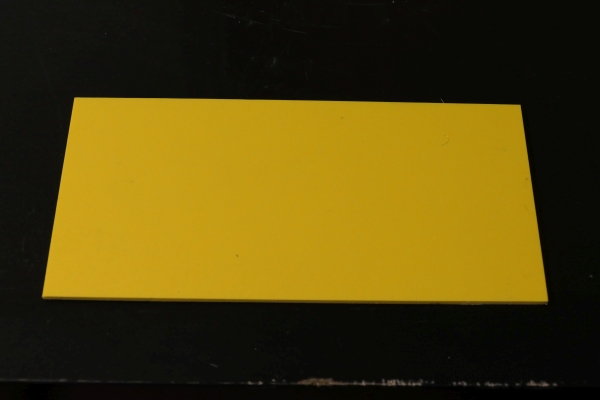

Der Calliope mini, die LED-Matrix und das Tastenfeld werden auf einer Platte aus PVC montiert. Bewährt hat sich eine Bastelplatte der Firma Gutta, die im Baumarkt erhältlich ist. Das Material gibt es in verschiedenen Farben, es lässt sich leicht Bohren und kann mit einen Teppichmesser leicht geschnitten werden.

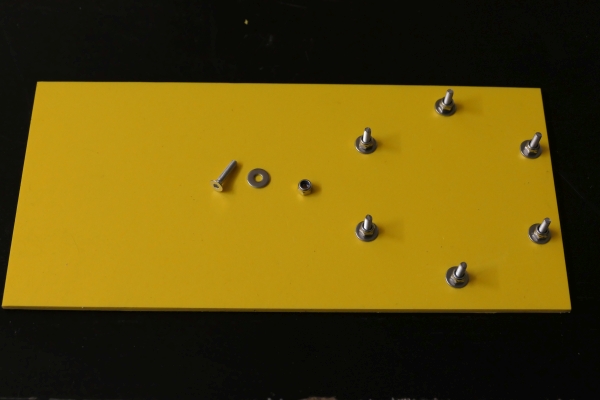

Die Platte wird durch die Löcher ind den Pins des Calliope mini angerissen und mit einem 3,5 mm Bohrer durchgebohrt. Als Schrauben kommen M3x14 Senkkopfschrauben zum Einsatz. Die können leicht in dem Material beim Anziehen versenkt werden und stören auf der Rückseite nicht. Als Muttern haben sich Sicherungsmuttern bewährt. Sie lösen sich nach dem Anziehen nicht so leicht.

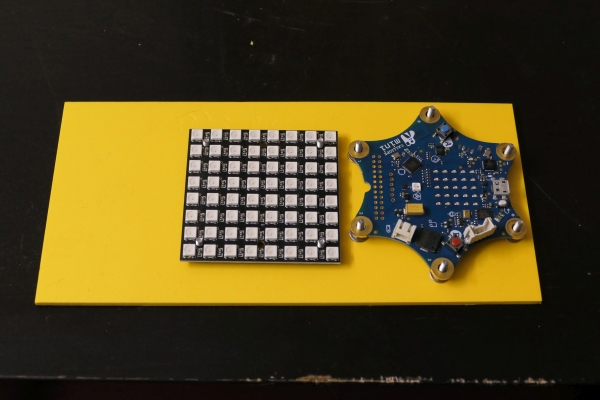

Für die LED-Matrix reichen Senkkopfschrauben M3x10 o.ä. aus. Es müssen auch keine Sicherungsmuttern verwendet werden, wenn die Matrix für immer auf der Platte bleibt.

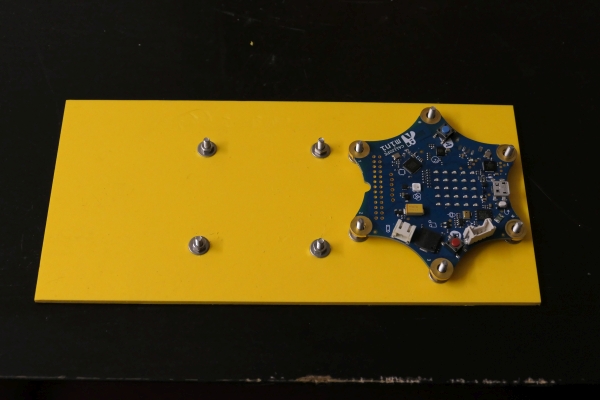

Wenn man sauber gearbeitet hat, passen der Calliope mini und die LED-Matrix ohne Gewalt auf die Schrauben.

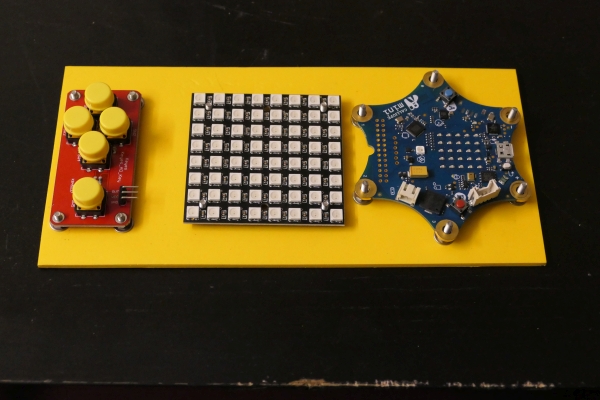

Das Tastenfeld wird mit 4 Senkkopfschrauben M3x10 befestigt.

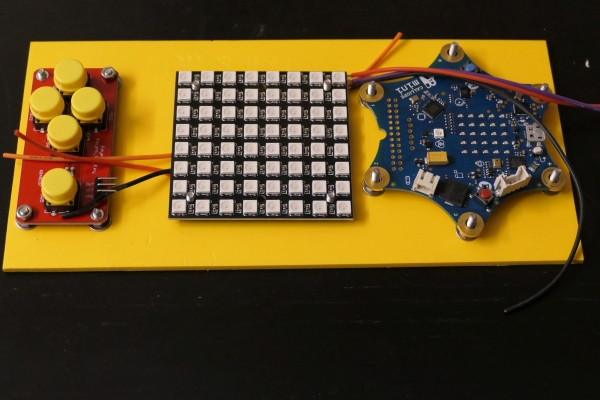

Jetzt muss gelötet werden. Am Eingang der LED-Matrix werden zwei Kabel für die Stromversorgung und ein Kabel für die Dateneingabe angelötet. Die LED-Matrix hat an der gegenüberliegenden Seite zwei Anschlüsse für die Stromversorgung und einen Datenausgang. Die beiden Spannungsanschlüsse versorgen das Tastenfeld mit der notwendigen Spannung.

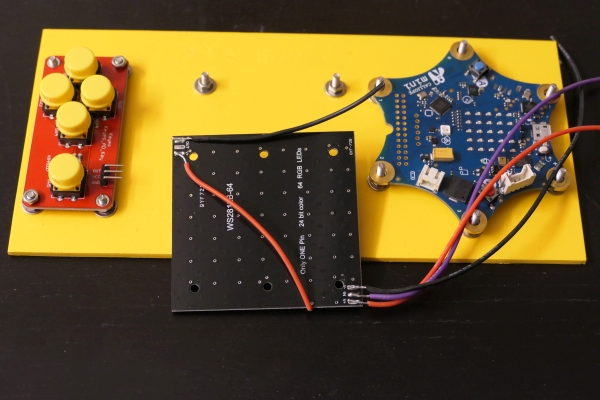

Bevor man die LED-Matrix fest verschraubt, sollte man ein Kabel für die Datenübertragung vom Tastenfeld zum Calliope mini darunter langziehen.

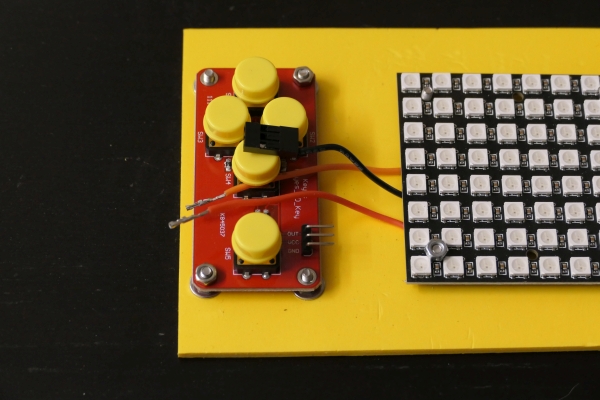

Die Anschlüsse für das Tastenfeld werden mit Dupontbuchsen versehen.

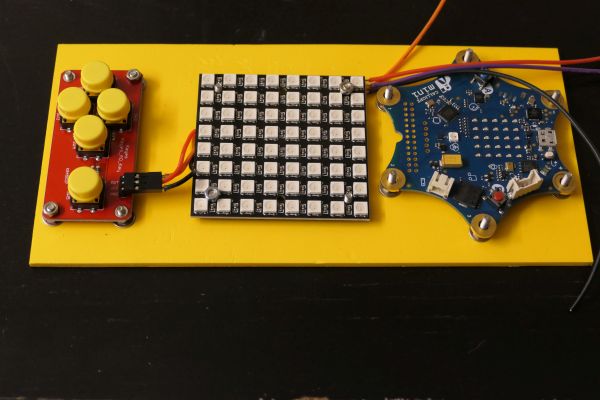

Das Tastenfeld ist angeschlossen.

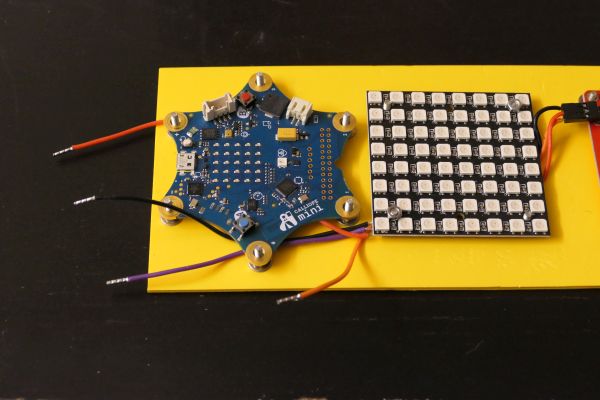

Die vier Anschlüsse am Calliope mini werden gekürzt, abisoliert und mit Kabelhülsen versehen.

Für die Verbindung zu den Pins erhalten die Kabelenden Ringkabelschuhe mit einem Loch M5.

Zum Schluss werden die Anschlüsse mit kleinen Flügelmuttern am Calliope mini befestigt.

Dieser Aufbau hat sich im rauhen Schulalltag bewährt. Der Calliope mini lässt sich auch mit ungeübten Kinderhänden leicht ein- und ausbauen.
