Calliope mini

Taster schalten die LED

Ziel: Beim Drücken der Taste A soll die LED rot leuchten, beim Druck auf die Taste B die Farbe grün zeigen und beim Druck auf beide Taster gleichzeitig soll sie blau aufleuchten.

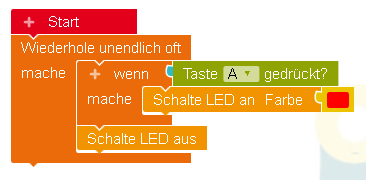

Das Programm schaltet beim Drücken der Taste A die LED an, schaltet sie dann sofort wieder aus und dann wieder an. Dadurch leuchtet die LED nicht dauernd, sonder wird ständig ein- und ausgeschaltet. Als Folge ist die Leuchtstärke der LED nicht voll, sondern eher schwach.

Besser wäre es, wenn der Druck auf die Taste A die LED einschaltet und erst das Loslassen der Taste die LED wieder ausschaltet.

Calliope mini-Taster

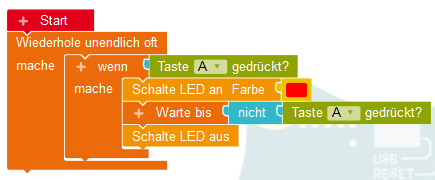

Dazu muss nach dem Einschalten der LED gewartet werden, bis die Taste A nicht mehr gedrückt ist.



Calliope mini-Taster

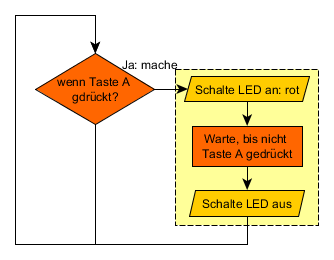

Der Programmablaufplan stellt das Programm noch mal in einer anderen Sicht dar.

Aufgabe: Erweitere das Programm so, dass beim Druck auf die Taste B die LED in grün aufleuchtet.

Bis hierhin war es nicht schwer!

Calliope mini-Taster

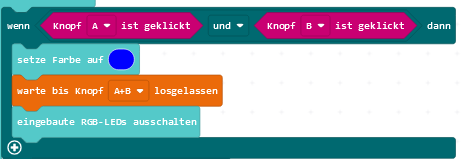

Damit die LED in Blau leuchtet, wäre das neben stehende Programm die erste Idee. Das funktioniert aber nicht.

Grund: Damit die Frage "Wenn Taste A gedrückt und Taste B gedrückt" ein wahr zurückliefert, müssen die beiden Tasten zusammen gedrückt werden. Das ist aber nicht möglich, da ja beide Tasten exakt zur gleichen Zeit gedrückt werden müssen. Ist nur eine Taste einen kleinen Moment eher unten, wird die zweite oder dritte Entscheidung mit wahr beantwortet und das Programm schaltet die LED in Rot oder Grün an. Da es danach wartet, bis die Taste wieder losgelassen wird, kann die erste Entcheidung nicht mehr abgefragt werden.

Calliope mini-Taster

Lösung: Wenn Taste A oder Taste B gedrückt wird, wartet das Programm eine kurze Zeit. Danach fragt es ab, ob

  • Taste A und Taste B gedrückt
  • nur Taste A gedrückt
  • nur Taste B gedrückt

ist. Als Wartezeit reichen etwa 30 ms aus. Während dieser Zeit hat man entweder die andere Taste gedrückt oder eben nicht.

Für das Ausschalten der blauen LED muss man fragen, ob Taste A und Taste B nicht mehr gedrückt sind.

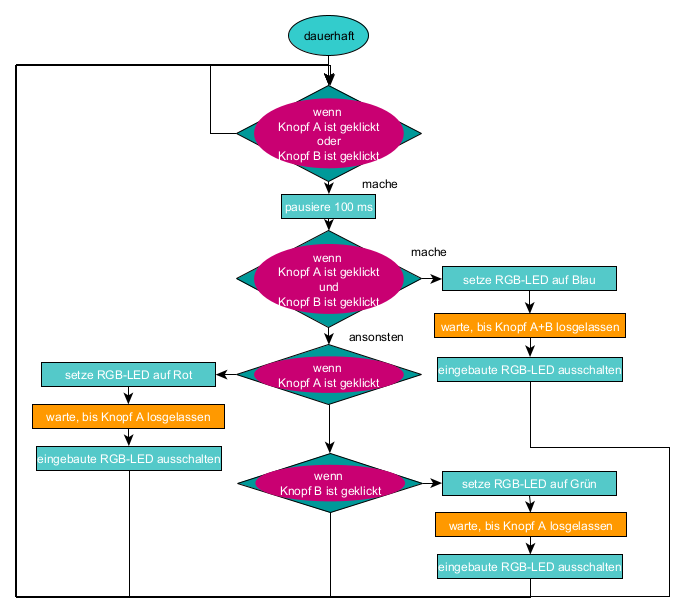

Der Programmablaufplan sieht komplizierter aus, als er ist. Calliope mini-Taster
