Fass mich an!

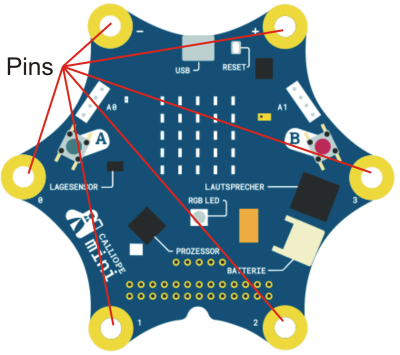

Der Calliope mini hat 6 Anschlüsse, die Pins genannt werden. Jeder Pin hat eine Bezeichnung. Die oberen beiden heißen + und -. Die anderen sind von 0 bis 3 durchnummeriert. Die Pins sind einfache Eingabestellen unseres Computers und können von diesem beobachtet werden.

Ziel: Der Calliope mini soll anzeigen, welcher der nummerierten Pins über die Hand mit dem Minus-Pin verbunden ist.

Calliope mini-Pins

Pinnummer anzeigen

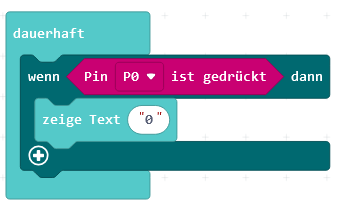

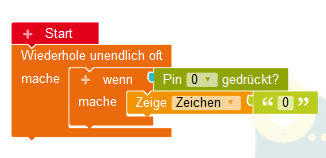

Erstelle das im Bild gezeigte Programm, lade es auf den Calliope mini und teste es.

Aufgabe: Wenn es die Aufgabe für Pin 0 erfüllt, erweitere es so, dass es auf alle Pins reagiert. Wird Pin 1 berührt, leuchtet eine 1 auf, wird Pin 2 berührt, erscheint eine 2...

Calliope mini-Pins

Pinnummer ausschalten

Ziel: Die Pinnummer soll nur angezeigt werden, wenn der Pin wirklich berührt wird.

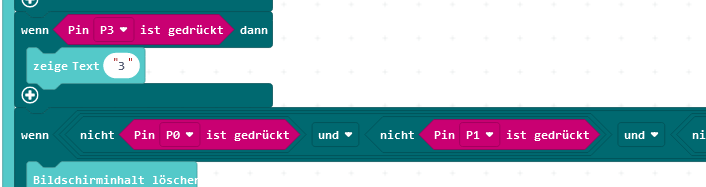

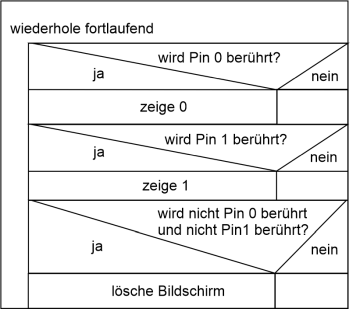

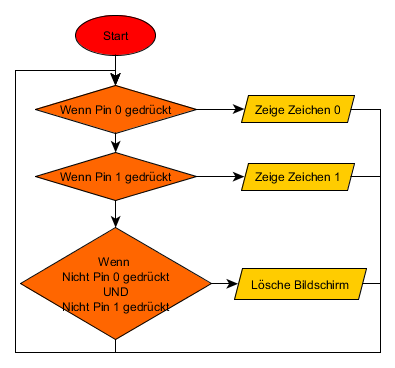

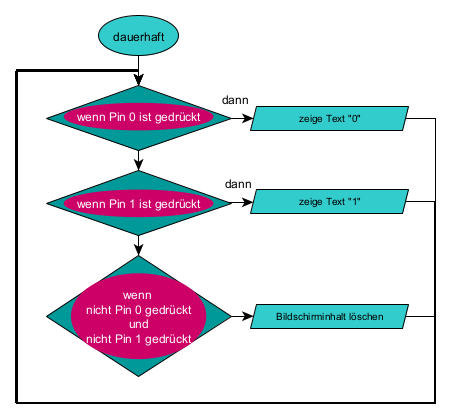

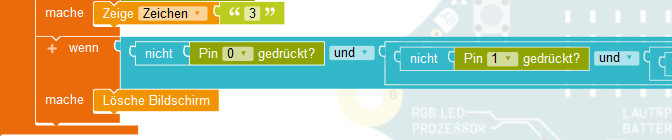

Damit beim Loslassen die Pinnummer wieder verschwindet, muss nach dem Loslassen der Bildschirm gelöscht werden. Dazu kann man am Ende des Programms fragen, ob kein Pin gedrückt ist:

Lösche den Bildschirm, wenn

  • Pin 0 nicht gedrückt UND
  • Pin 1 nicht gedrückt UND
  • Pin 2 nicht gedrückt UND
  • Pin 3 nicht gedrückt.

Die Und-Verknüpfung findet man im Expertenmodus unter der Logik. Dort steht dann auch die Verneinung nicht.
