Zähler (2. Teil)
Ziel: Das Zählerprogramm soll geändert werden, so dass
- Nur noch von 0 bis 2 gezählt wird (3 Schritte) und dann wieder von vorn begonnen wird
- In Abhängigkeit vom Zählerstand die LED in Rot, Grün oder Blau aufleuchtet.
Damit wird bei jedem Druck auf die Taste A die Farbe der LED geändert.
- Lade das Zählerprogramm aus der Aufgabe Zähler (1. Teil). Es ist die Grundlage des neuen Programms.
- Die erste Entscheidung wird verändert:
- Die Blöcke zum Ein- und Ausschalten der LED werden gelöscht.
- Der Block zum Anzeigen des Zählers wird gelöscht.

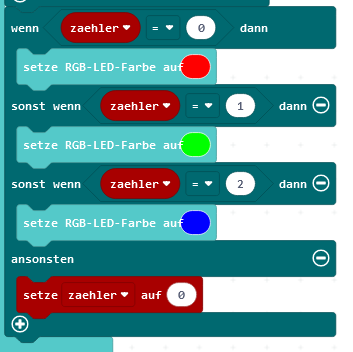

- Die zweite Entscheidung wird gelöscht und durch die im Bild gezeigte Struktur ersetzt.
Aufgabe: Erweitere die zweite Entscheidung so, dass nach Rot, Grün und Blau die LED auch noch in Gelb aufleuchtet, bevor sie wieder mir Rot anfängt.
Ziel: Das Zählerprogramm soll geändert werden, so dass
- Nur noch von 0 bis 2 gezählt wird (3 Schritte) und dann wieder von vorn begonnen wird
- In Abhängigkeit vom Zählerstand die LED in Rot, Grün oder Blau aufleuchtet.
Damit wird bei jedem Druck auf die Taste A die Farbe der LED geändert.
- Lade das Zählerprogramm aus der Aufgabe Zähler (1. Teil). Es ist die Grundlage des neuen Programms.
- Die erste Entscheidung wird verändert:
- Die Blöcke zum Ein- und Ausschalten der LED werden gelöscht.
- Der Block zum Anzeigen des Zählers wird gelöscht.

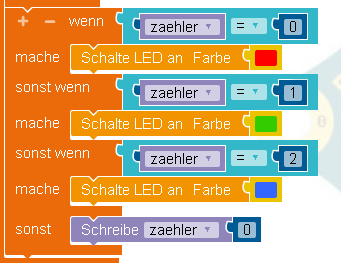

- Die zweite Entscheidung wird gelöscht und durch die im Bild gezeigte Struktur ersetzt.
Aufgabe: Erweitere die zweite Entscheidung so, dass nach Rot, Grün und Blau die LED auch noch in Gelb aufleuchtet, bevor sie wieder mir Rot anfängt.
