Der Sensor: Der Lagesensor enthält nicht nur einen Sensor, der die Bewegung und Lage des Calliope mini registriert, sondern auch einen Sensor für ein Magnetfeld. Damit kann er z.B. das Magnetfeld unserer Erde messen und die Himmelsrichtungen anzeigen.

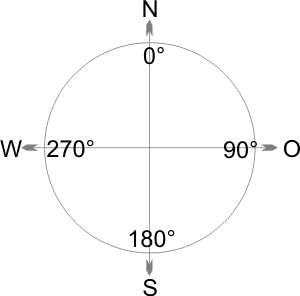

Die Richtung, in die der Calliope mini zeigt, wird mit Gradzahlen zwischen 0° und 360° angegeben.

Die Abfrage des Kompasssensors erfolgt über

Nach dem Übertragen des Programms auf den Calliope mini muss dieser vorsichtig im Kreis bewegt werden. Dadurch wir der Sensor justiert.

Aber: Die Anzeige des ermittelten Winkels auf dem Bildschirm des Calliope mini ist nicht überzeugend. Es sollen die Himmelsrichtungen angezeigt werden.

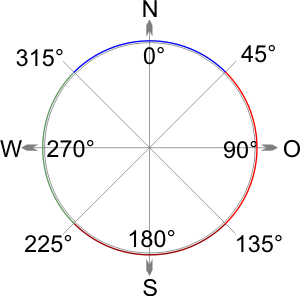

.Der gesamte Kreis wird in vier Stücke eingeteilt. Wenn der Kompass einen Wert zurückliefert, soll der Buchstabe der Himmelsrichtung angezeigt werden. Wird also ein Winkel von z.B. 121° bestimmt, dann zeigt der Bildschirm ein O (Osten) an.

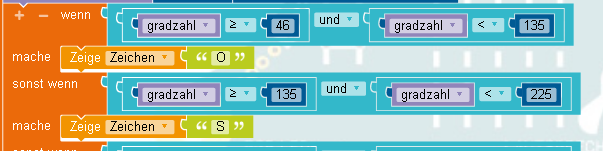

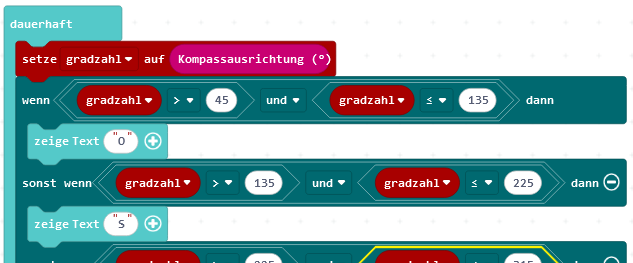

Die Auswahl des Buchstaben für die Himmelsrichtung erfolgt in Entscheidungen:

Beachte: Den Wechsel der Gradzahlen bei Norden kann man ignorieren. Wenn alle Gradzahlen zwischen 45° und 315° in den Entscheidungen beachtet worden sind, bleibt f?r den Rest ja nur Norden übrig (default Block).

Wenn alles korrekt ist, zeigt der Calliope mini brav die Himmelsrichtung an.

Aufgabe: Überlege, ob die Anzeige der Himmelsrichtung noch genauer dargestellt werden kann. (NW, SO...)
